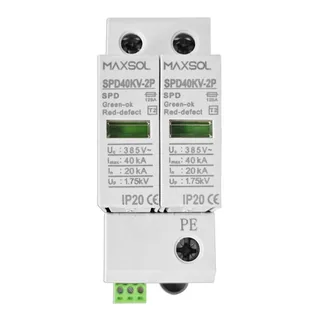

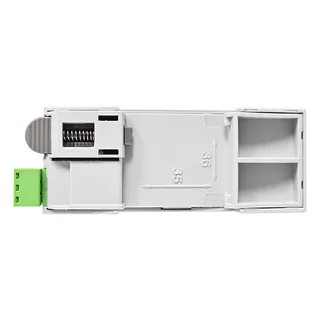

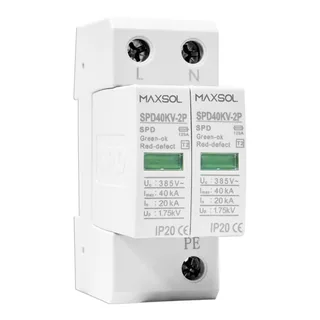

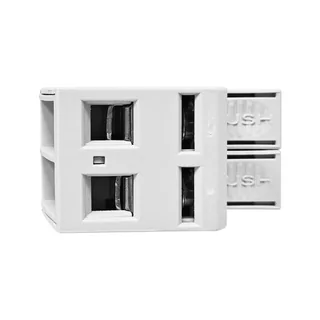

Model: SPD40KV-2P

Endüstriyel 20-40kA DIN Ray Aşırı Gerilim Koruyucu

20kA nominal ve 40kA maksimum deşarj akımlı, 385V Uc değerine, arıza göstergesine ve uzaktan sinyal kontaklarına sahip DIN ray aşırı gerilim koruyucu.

Temel özellikler

20-40KA aşırı gerilim/yıldırım koruyucu
Maksimum sürekli AC çalışma gerilimi Uc: 385V
Anma deşarj akımı (8/20μS) In: 20KA
Maksimum deşarj akımı (8/20μS) Imax: 40KA
Tepki süresi tA: ≤25nS
Koruma seviyesi: IP20
Sıcaklık aralığı Tu: -40℃…+80℃
Montaj genişliği: 2 modül
Montaj braketi: 35mm DIN

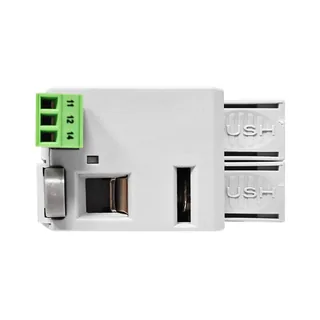

Terminal performansı Un/ln; uzaktan sinyal terminali bağlantıları: AC:250V/0.5A, DC:250V/0.1A, 125V/0.2A, 75V/0.5A

E-posta ile Bilgi İsteyin[email protected]

Teknik Föyİndir Görüntüle

Teknik Özellikler

Model: SPD40KV-2P
Nominal AC çalışma gerilimi (Un): 230V / 50Hz
Maksimum sürekli çalışma gerilimi (Uc): 385V
Anma deşarj akımı (8/20 μs) (In): 20 kA
Maksimum deşarj akımı (8/20 μs) (Imax): 40 kA
Gerilim koruma seviyesi (Up): ≤ 1.75 kV
Tepki süresi (tA): ≤ 25 ns
Yedek sigorta: 160 A
Kısa devre kesme kapasitesi: 25 kA / 50 Hz
Çalışma sıcaklığı aralığı: -40℃ ~ +80℃
Montaj kablolama yöntemi: Paralel bağlantı
Kablolama özellikleri: 16 mm² çok telli iletken
Çalışma durumu / arıza göstergesi: Yeşil / kırmızı
Muhafaza malzemesi: PBT alev geciktirici plastik (kırmızı, isteğe bağlı gri), UL94-V0
Montaj genişliği: 2 modül (2P)
Montaj braketi: 35 mm DIN rayı
Koruma Sınıfı: IP20
Uzaktan sinyal kontağı türü: Değiştirici kontak
Terminal performansı: Un / In
AC: 250V / 0.5A
DC: 250V / 0.1A, 125V / 0.2A, 75V / 0.5A
Uzaktan sinyal terminali bağlantıları: En fazla 1.5 mm² tek telli veya çok telli iletken
