IP Gözetim ve Kablosuz CPE için Dış Mekan Güneş Enerjisi
Şebekeden bağımsız. Kendi kendine yeterli. Ölçeklenebilir.
Şu uygulamalar için eksiksiz güneş enerjili güvenlik merkeziniz:
uzaktaki kritik varlıklar.
Çözümün uygulama arka planı
Şebeke elektriğinin ve kablolu fiberin bulunmadığı uzak tarım arazileri, ormanlık alanlar, maden sahaları, nehirler, şantiyeler, sınır noktaları ve uzak yollarda gözetim kameraları kurarken iki temel sorun ortaya çıkar:

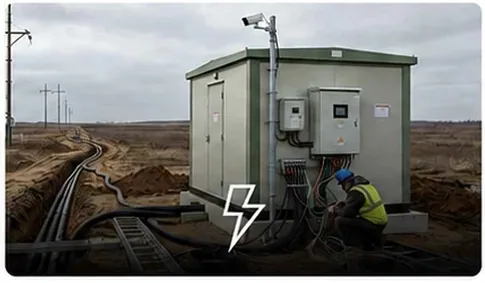

Şebeke elektriğine erişim yoktur; kablo altyapısı kurmanın maliyeti yüksektir ve onay süreci karmaşıktır.
Kameranın kaydettiği görüntülerin uzak izleme merkezine uzun
mesafeden iletilmesi gerekir. Noktadan noktaya kablosuz iletim için kablosuz bir CPE köprüsü gereklidir.
Geleneksel yöntemde güneş panelleri, bataryalar, kontrol cihazları ve braket bileşenleri ayrı ayrı satın alınırdı; bu da
karmaşık kablolamaya, düşük su dayanımına ve sınırlı uyumluluğa yol açardı. MAXSOL CS12060 entegre güneş enerjisi
besleme sistemi, IPC kamera ekipmanı + kablosuz CPE köprüsünün gün boyu kararlı enerji ihtiyacını tek seferde karşılar.
Uç cihazların güç tüketimi hesabı
Tek cihazın güç tüketimi
Normal çalışma güç tüketimi 2W - 5W
Sistemin tamamının toplam güç tüketimi
Tam yükte eş zamanlı çalışmada toplam güç tüketimi = maksimum CPE gücü 7W + maksimum IPC gücü 5W = 12W. Sürekli çalışmada ortalama güç tüketimi yaklaşık 10W düzeyinde sabittir. Bir günde 24 saat kesintisiz çalışma için enerji tüketimi: 10W × 24h = 240Wh (0.24 kWh / gün).
Önerilen çözüm — CS12060
120W monokristal güneş paneli + 60Ah LiFePO4 batarya (768Wh)
12V DC / 24V ve 48V PoE çıkış (PoE enjektörü üzerinden)
IP Kamera + Kablosuz CPE için 24/7 enerji
Dahili MPPT ve IP65 suya dayanıklı tasarım
Uzak CCTV ve Kablosuz Gözetim için Uygun

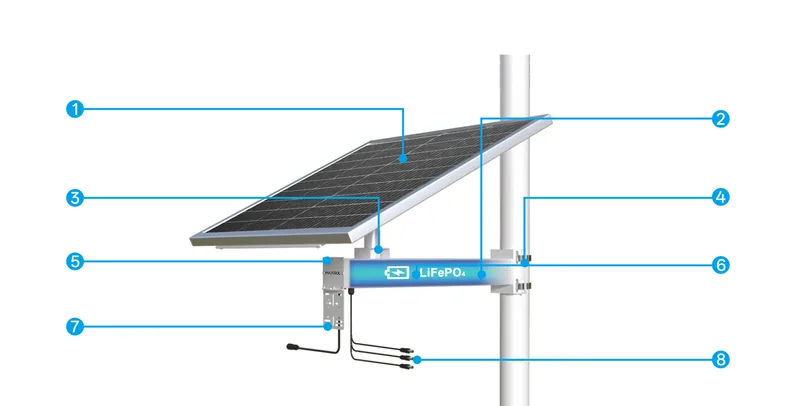

- A sınıfı yüksek verimli monokristal güneş paneli
25 yılı aşan kullanım ömrü · %21.6 dönüşüm verimi
- MPPT kontrol cihazıyla daha yüksek şarj verimliliği
Güneş enerjisinden yararlanmayı optimize eder, kayıpları azaltır ve PWM kontrol cihazlarına göre şarj verimliliğini %20 artırır.
- Güneş paneli döner standı
Farklı ortamlarda kurulumu kolaylaştırmak için 360 derece döner.
- Birden fazla montaj seçeneği
Farklı senaryolar için duvara veya direğe montajı destekler.

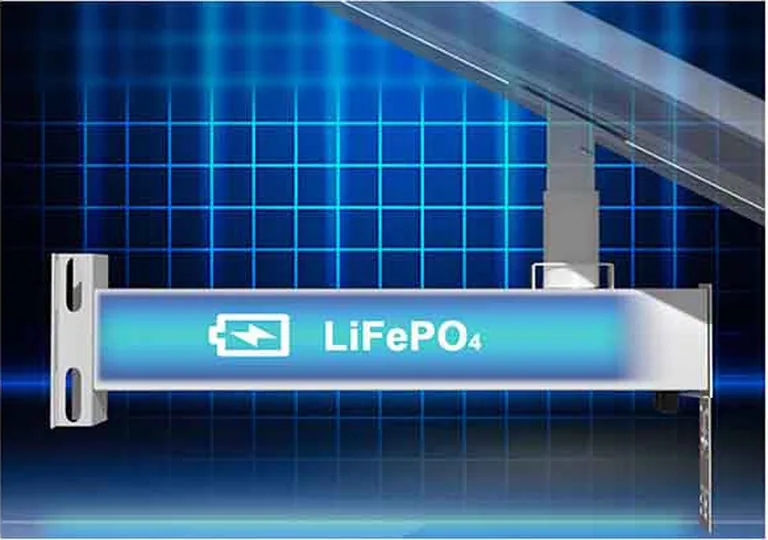

- Dış ortam IP65 batarya kutusu
Zorlu sıcaklık koşulları ve uzun kullanım ömrü için tasarlanmış dayanıklı bir muhafaza.
- A sınıfı tam kapasiteli LiFePO4 batarya
Yüksek güvenlik ve yüksek/düşük sıcaklıklara güçlü dayanım sunan A+ sınıfı demir fosfat batarya.
- Cihaz montaj plakası
IP kamera veya 4G yönlendirici gibi cihazlar buraya kolayca monte edilebilir.
- IP kameralara DC12V çıkış

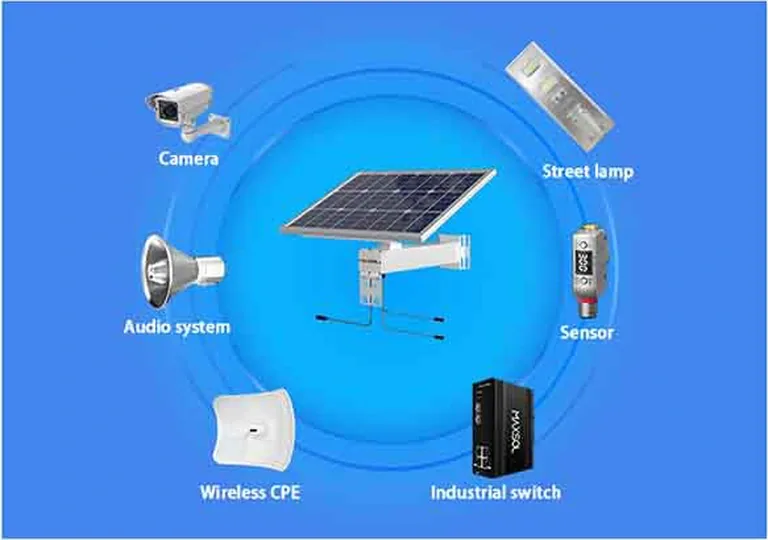

4G yönlendiriciler, dış mekan AP’ler, CPE’ler, PoE anahtarları ve diğer cihazlar için 24V veya 48V DC çıkışla özelleştirilebilir.
| Öğe | Teknik özellikler / hesaplama |
|---|---|
| Güneş Paneli | 120W monokristal güneş paneli |
| Eşdeğer tam güneşlenme süresi | 5 saat |
| Sistem verimliliği | 60% |
| Günlük güneş enerjisi üretimi | 120W × 5h × %60 = 360Wh/gün |
| Batarya Kapasitesi | 60Ah LiFePO4 (768Wh) |
| Sistem yükü | IP kamera + kablosuz CPE = 10W |
| Günlük enerji tüketimi | 10W × 24h = 240Wh/gün |
| Batarya yedeklemesi | 768Wh ÷ 10W = 76.8 saat (kayıplar hariç teorik üst sınır) |
Örnek varsayımlar: Günde 5 eşdeğer tam güneş saati, %60 sistem verimi ve sabit 10W yük. 76.8 saat değeri, güneşten şarj ve kayıp olmadığı varsayımına dayanır; gerçek süre kullanılabilir kapasiteye, yüke, hava ve çalışma koşullarına bağlıdır.

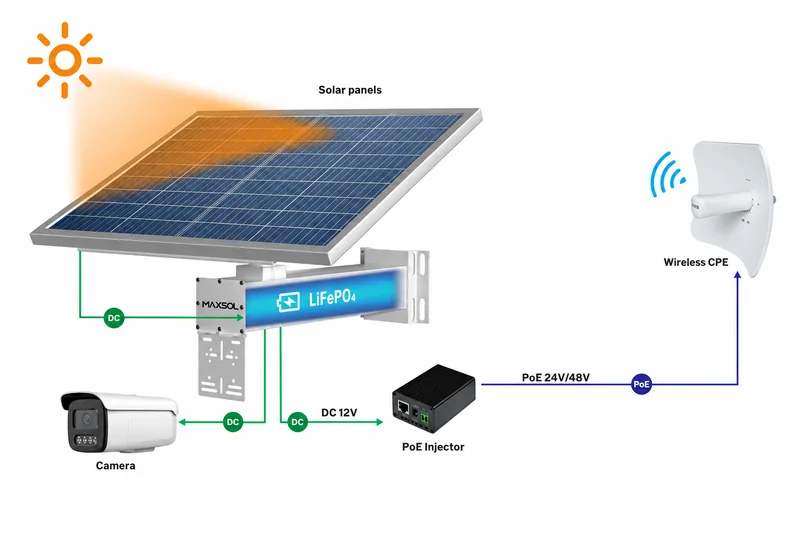

Tam sistem mimarisi
Enerji üretim birimi: CS12060 120W güneş paneli — Güneş enerjisini alır ve kontrol cihazına iletilecek doğru akıma dönüştürür.
Enerji depolama kontrol ünitesi: Entegre muhafaza (MPPT kontrol cihazı + 60Ah LiFePO4 batarya).

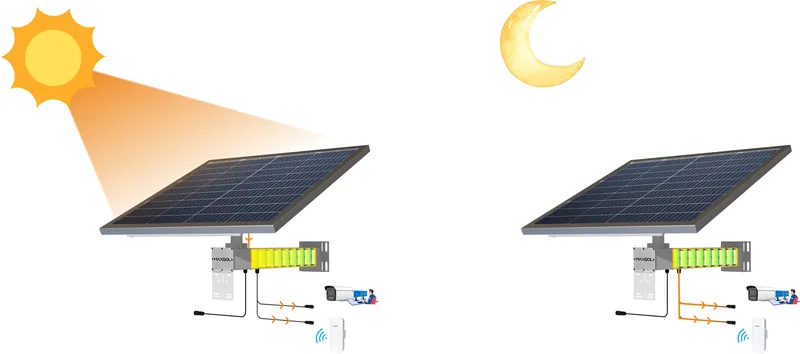

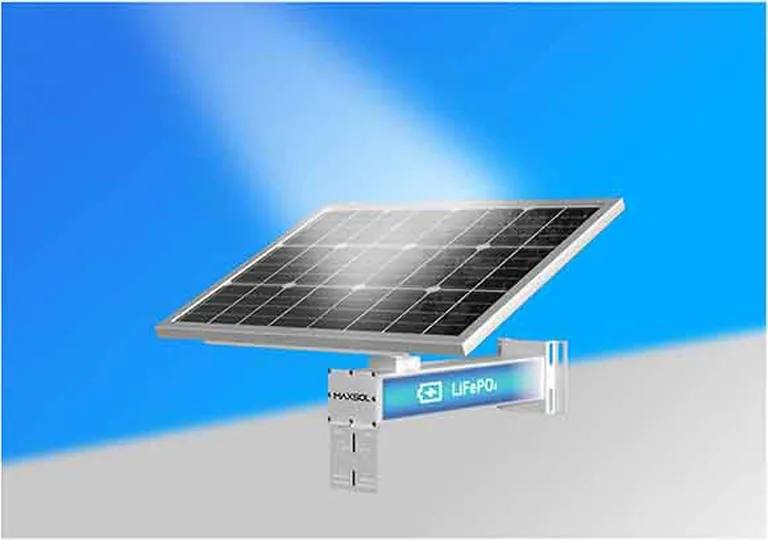

Gündüz
Güneş enerjisi önce IPC ve CPE'yi doğrudan beslemek için kullanılır; kalan enerji lityum bataryada depolanır.
Gece / bulutlu hava
LiFePO4 batarya 12V DC sağlar; uygun bir PoE enjektörü bunu bağlı cihazın gerektirdiği 24V/48V PoE girişine dönüştürür.
- Güneş panelleri

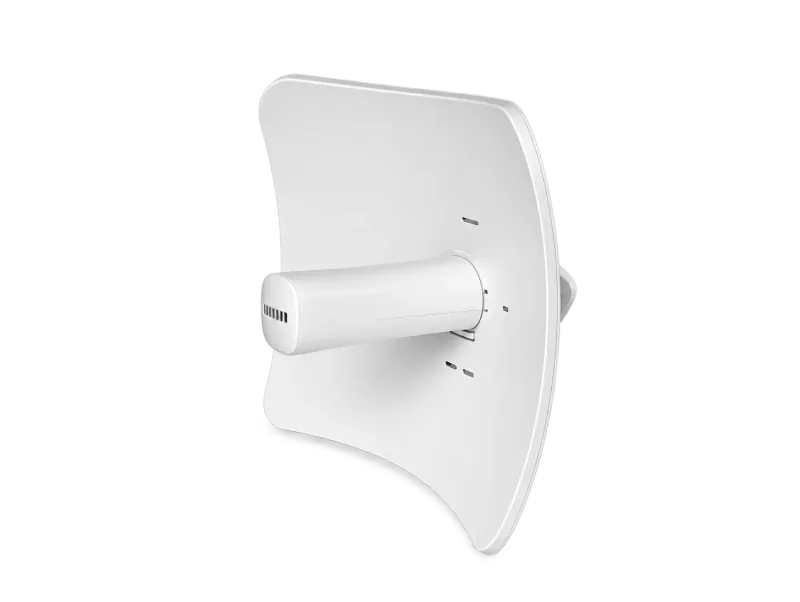

- Kablosuz CPE
- IP kameralar
- PoE Enjektörü
Montaj aksesuarları: Aynı entegre metal direk braketleri setiyle güneş panelleri, kameralar ve CPE aynı direğe düzenli biçimde sabitlenebilir; kurulum hem kolay hem de estetik olur.
Çözümün temel avantajları
Tek kabloyla her cihaza enerji
Tek bir su geçirmez PoE hattı hem IP kameraları hem de kablosuz CPE’leri besler. İki ayrı güneş enerjisi kiti, ek kablolama ve montaj işçiliği ihtiyacını ortadan kaldırır.
Yüke bağlı batarya yedekleme süresi
Geniş uyumluluk
Seçilebilir 24V/48V PoE, her marka IP kamera veya kablosuz köprüye uyum sağlar. Özel adaptör gerekmez.
30 dakikada kurulum
Önceden entegre edilmiş güneş paneli, batarya, şarj kontrol cihazı ve braket tek kit halinde gönderilir. Standart su geçirmez konnektörler. Tek kişi, tek direk, tak ve çalıştır.
Zorlu ortamlar için tasarlandı
Toz boyalı çelik; UV ışınlarına, pasa ve tuz püskürtmesine dayanır. Çiftlikler, madenler ve kıyı sahaları için tasarlanmıştır.
Sıfır işletme maliyeti
%100 güneş enerjisiyle çalışır. Elektrik faturası yoktur. Bakım ihtiyacı düşüktür; panelin yılda bir silinmesi yeterlidir.
Farklı dış mekan uygulamaları için tasarlandı
Kritik altyapı kurulumları için güvenilir bağlantı ve yedek enerji.

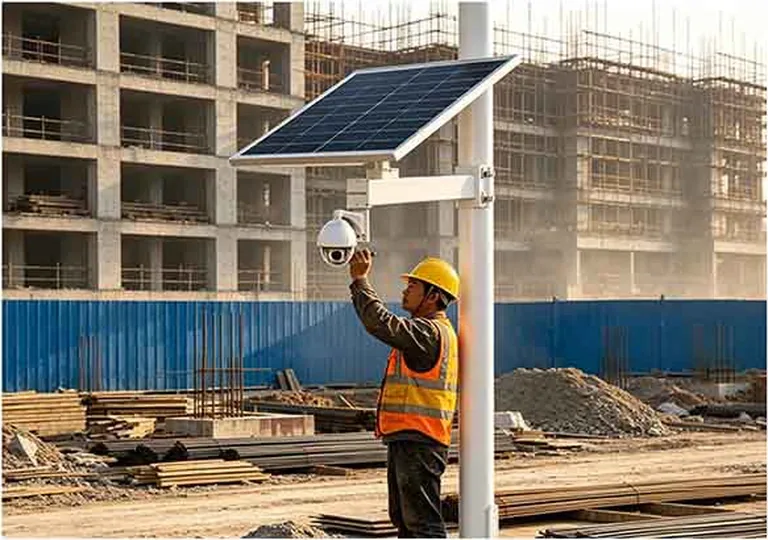

Şantiye
Uzak kırsal alan
Çiftlik
Otoyol
