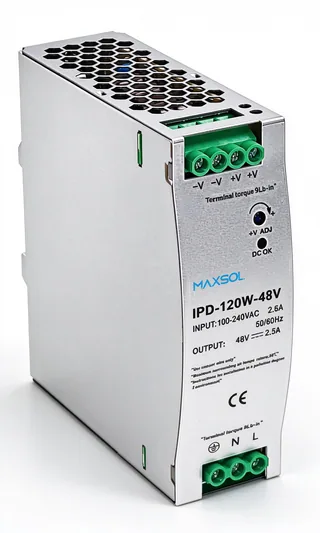

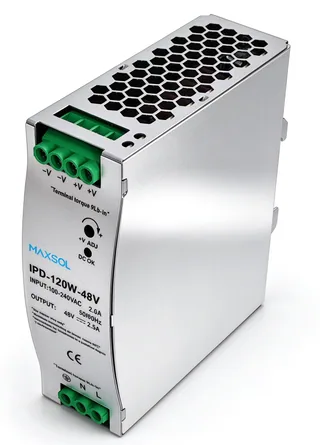

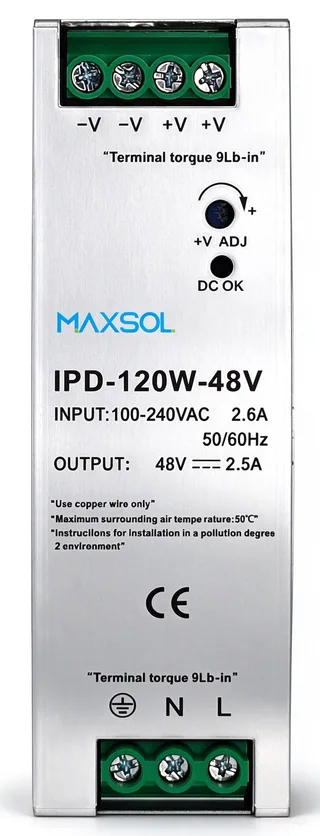

Model: IPD-120W-48V

Endüstriyel 48V DC 120W DIN ray güç kaynağı

Endüstriyel otomasyon için yüksek verimli 120W 48V DC DIN ray güç kaynağı. Aşırı yük koruması ve kompakt tasarım sunar. Sistem entegratörleri için uygundur.

Temel özellikler

DIN ray endüstriyel güç kaynağı (48V / 120W)
Çıkış: 48V DC, 2.5A (0–2.5A), 120W
Dalgalanma ve gürültü: 480mV
Gerilim ayarı: 47.2–48.8V
Giriş: 100–240 VAC, 47–63 Hz
Giriş akımı: 115V’de 2.25A / 230V’de 1.3A
Verim: %86
Koruma: OLP / OVP / SCP
Boyut: 40 × 125.2 × 113.5 mm

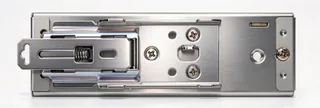

Montaj: DIN ray

E-posta ile Bilgi İsteyin[email protected]

Teknik Föyİndir Görüntüle

Teknik Özellikler

Çıkış

Model

IPD-120W-48V

DC gerilimi

48V

Anma akımı

2.5A

Akım aralığı

0-2.5A

Anma gücü

120W

DALGALANMA VE GÜRÜLTÜ

480mV

Gerilim ayar aralığı

47.2~48.8V

GERİLİM TOLERANSI Not 3

±2.0％

Hat regülasyonu

±0.5%

Yük regülasyonu

±1%

Başlatma süresi

≤1000ms/230VAC (tam yükte)

≤2000ms/115VAC (tam yükte)

Çıkışı sürdürme süresi (tipik)

30ms/230VAC (tam yükte)

Giriş

Gerilim aralığı

100-240VAC

Frekans aralığı (Hz)

47~63Hz

Verim (tipik)

86%

AC akımı (tipik)

220VAC’de en fazla 1A

110VAC’de en fazla 2A

İlk kalkış akımı (tipik)

Soğuk başlatma: <50A/230VAC

Kaçak akım

＜0.75mA/240VAC

Koruma

Kısa devre koruması

Koruma yöntemi: kesintili yeniden deneme modu; anormal durum giderildiğinde otomatik toparlanma

Aşırı yük koruması

Nominal çıkış gücünün %110~%150’si

Koruma yöntemi: kesintili yeniden deneme modu; anormal durum giderildiğinde otomatik toparlanma

Koşul

Çalışma sıcaklığı (℃): -10℃ – +45℃
Çalışma sıcaklığı (℃): %20–%90 RH, yoğuşmasız
Depolama sıcaklığı ve nemi: 20℃ ile +85℃; %10–%95 RH, yoğuşmasız
Sıcaklık katsayısı: ±0.3‰（ 0 – 50℃ ）
Titreşim dayanımı: 10-500Hz, 2g; çevrim başına 10 dakika; X, Y ve Z eksenlerinin her birinde 60 dakika

Güvenlik standardı

Gerilim dayanımı (VAC): I/P-O/P:1.5KVAC,I/P-FG:0.5KVAC,OP-FG:0.5KVAC 60S
Güvenlik standardı referansı: EN/UL60950-1 ve GB4943 standartlarına göre tasarlandı
Yalıtım direnci: I/P-O/P,I/P-FG,O/P-FG: 100M Ohm/500VDC/25℃

Paket

ürün boyutları: 40*125.2*113.5(mm)(W*H*D)
Ağırlık: 0.4kg
