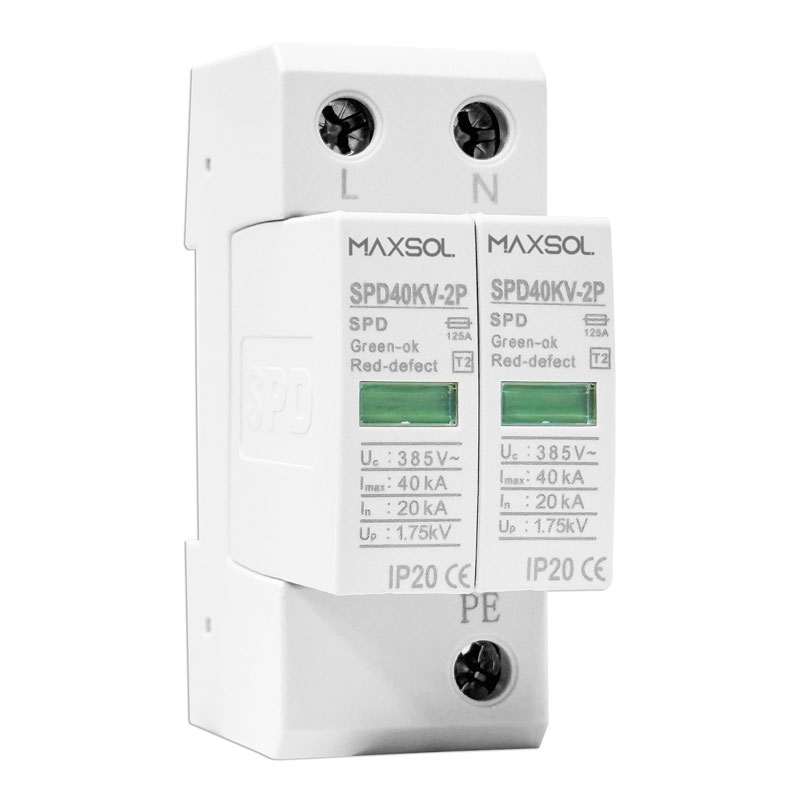

Endüstriyel 20-40kA DIN Ray Aşırı Gerilim Koruyucu
ModelSPD40KV-2P
20kA nominal ve 40kA maksimum deşarj akımlı, 385V Uc değerine, arıza göstergesine ve uzaktan sinyal kontaklarına sahip DIN ray aşırı gerilim koruyucu.
Özellikler
- 20-40KA aşırı gerilim/yıldırım koruyucu
- Maksimum sürekli AC çalışma gerilimi Uc: 385V
- Anma deşarj akımı (8/20μS) In: 20KA
- Maksimum deşarj akımı (8/20μS) Imax: 40KA
- Tepki süresi tA: ≤25nS
- Koruma seviyesi: IP20
- Sıcaklık aralığı Tu: -40℃…+80℃
- Montaj genişliği: 2 modül
- Montaj braketi: 35mm DIN
- Terminal performansı Un/ln; uzaktan sinyal terminali bağlantıları: AC:250V/0.5A, DC:250V/0.1A, 125V/0.2A, 75V/0.5A
SPD40KV-2P
Teknik Özellikler
Teknik Özellikler
- Model
- SPD40KV-2P
- Nominal AC çalışma gerilimi (Un)
- 230V / 50Hz
- Maksimum sürekli çalışma gerilimi (Uc)
- 385V
- Anma deşarj akımı (8/20 μs) (In)
- 20 kA
- Maksimum deşarj akımı (8/20 μs) (Imax)
- 40 kA
- Gerilim koruma seviyesi (Up)
- ≤ 1.75 kV
- Tepki süresi (tA)
- ≤ 25 ns
- Yedek sigorta
- 160 A
- Kısa devre kesme kapasitesi
- 25 kA / 50 Hz
- Çalışma sıcaklığı aralığı
- -40℃ ~ +80℃
- Montaj kablolama yöntemi
- Paralel bağlantı
- Kablolama özellikleri
- 16 mm² çok telli iletken
- Çalışma durumu / arıza göstergesi
- Yeşil / kırmızı
- Muhafaza malzemesi
- PBT alev geciktirici plastik (kırmızı, isteğe bağlı gri), UL94-V0
- Montaj genişliği
- 2 modül (2P)
- Montaj braketi
- 35 mm DIN rayı
- Koruma Sınıfı
- IP20
- Uzaktan sinyal kontağı türü
- Değiştirici kontak
- Terminal performansı
- Un / In
AC: 250V / 0.5A
DC: 250V / 0.1A, 125V / 0.2A, 75V / 0.5A - Uzaktan sinyal terminali bağlantıları
- En fazla 1.5 mm² tek telli veya çok telli iletken
