Teknik Föy
Güç Aksesuarları

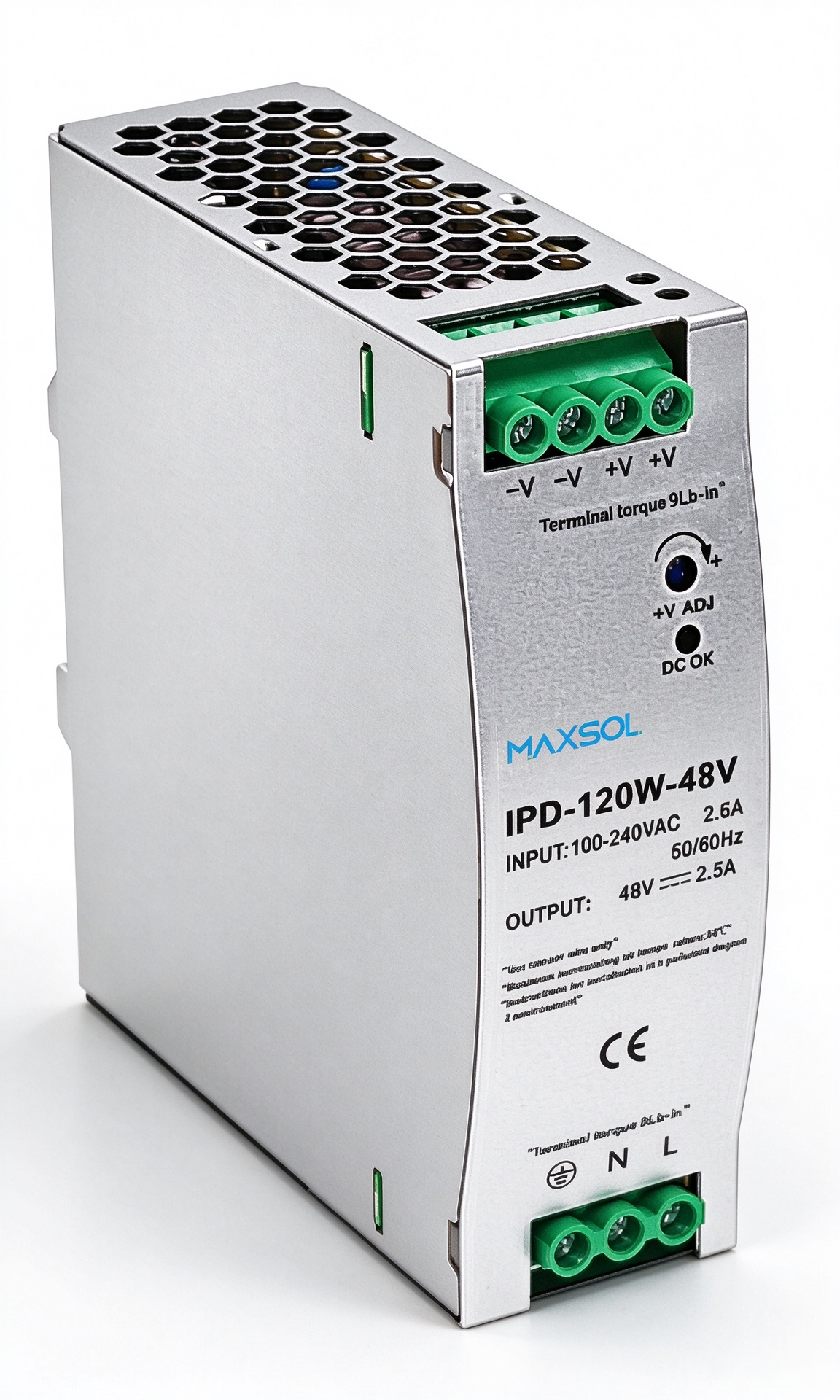

Endüstriyel 48V DC 120W DIN ray güç kaynağı
ModelIPD-120W-48V
Endüstriyel otomasyon için yüksek verimli 120W 48V DC DIN ray güç kaynağı. Aşırı yük koruması ve kompakt tasarım sunar. Sistem entegratörleri için uygundur.
Özellikler
- DIN ray endüstriyel güç kaynağı (48V / 120W)
- Çıkış: 48V DC, 2.5A (0–2.5A), 120W
- Dalgalanma ve gürültü: 480mV
- Gerilim ayarı: 47.2–48.8V
- Giriş: 100–240 VAC, 47–63 Hz
- Giriş akımı: 115V’de 2.25A / 230V’de 1.3A
- Verim: %86
- Koruma: OLP / OVP / SCP
- Boyut: 40 × 125.2 × 113.5 mm
- Montaj: DIN ray
IPD-120W-48V
Teknik Özellikler
Çıkış
- Model
- IPD-120W-48V
- DC gerilimi
- 48V
- Anma akımı
- 2.5A
- Akım aralığı
- 0-2.5A
- Anma gücü
- 120W
- DALGALANMA VE GÜRÜLTÜ
- 480mV
- Gerilim ayar aralığı
- 47.2~48.8V
- GERİLİM TOLERANSI Not 3
- ±2.0％
- Hat regülasyonu
- ±0.5%
- Yük regülasyonu
- ±1%
- Başlatma süresi
≤1000ms/230VAC (tam yükte)
≤2000ms/115VAC (tam yükte)
- Çıkışı sürdürme süresi (tipik)
- 30ms/230VAC (tam yükte)
Giriş
- Gerilim aralığı
- 100-240VAC
- Frekans aralığı (Hz)
- 47~63Hz
- Verim (tipik)
- 86%
- AC akımı (tipik)
220VAC’de en fazla 1A
110VAC’de en fazla 2A
- İlk kalkış akımı (tipik)
- Soğuk başlatma: <50A/230VAC
- Kaçak akım
- ＜0.75mA/240VAC
Koruma
- Kısa devre koruması
- Koruma yöntemi: kesintili yeniden deneme modu; anormal durum giderildiğinde otomatik toparlanma
- Aşırı yük koruması
Nominal çıkış gücünün %110~%150’si
Koruma yöntemi: kesintili yeniden deneme modu; anormal durum giderildiğinde otomatik toparlanma
Koşul
- Çalışma sıcaklığı (℃)
- -10℃ – +45℃
- Çalışma sıcaklığı (℃)
- %20–%90 RH, yoğuşmasız
- Depolama sıcaklığı ve nemi
- 20℃ ile +85℃; %10–%95 RH, yoğuşmasız
- Sıcaklık katsayısı
- ±0.3‰（ 0 – 50℃ ）
- Titreşim dayanımı
- 10-500Hz, 2g; çevrim başına 10 dakika; X, Y ve Z eksenlerinin her birinde 60 dakika
Güvenlik standardı
- Gerilim dayanımı (VAC)
- I/P-O/P:1.5KVAC,I/P-FG:0.5KVAC,OP-FG:0.5KVAC 60S
- Güvenlik standardı referansı
- EN/UL60950-1 ve GB4943 standartlarına göre tasarlandı
- Yalıtım direnci
- I/P-O/P,I/P-FG,O/P-FG: 100M Ohm/500VDC/25℃
Paket
- ürün boyutları
- 40*125.2*113.5(mm)(W*H*D)
- Ağırlık
- 0.4kg
