Türkiye’de kamera ağları için PoE güç bütçesi hesabı

Türkiye’de bir depo, fabrika çevresi veya şantiye için kamera ağı kurulurken port sayısı tek başına doğru anahtarı seçmeye yetmez. Sekiz kameralı bir sistem, kameraların tipine ve gece işlevlerine göre çok farklı bir güç bütçesi isteyebilir. Önce cihaz envanterini çıkarın, sonra port sınırlarını ve toplam güç bütçesini birlikte değerlendirin.

Kamera başına en yüksek yükü belirleyin

Her kameranın teknik föyünden PoE standardını, azami tüketimini ve önerilen çalışma sıcaklığını kaydedin. Kızılötesi aydınlatma, motorlu lens, PTZ ve ısıtıcı tüketimi değiştirebilir. Yalnızca gündüz yapılan ölçüm gece yükünü temsil etmez. Kablosuz erişim noktaları ve CPE cihazları da aynı anahtardan besleniyorsa listeye eklenmelidir.

Örnek olarak altı sabit kamera için 8W ve iki farklı kamera için 20W varsayalım. Uç cihazların toplamı 6 × 8W + 2 × 20W = 88W olur. Bu değer örnektir; gerçek ürün ölçümü değildir. Kablo kaybı, anahtarın kendi tüketimi ve genişleme payı ayrıca değerlendirilir.

Port sınırı ile toplam bütçe farklıdır

Bir anahtarın toplam bütçesi yeterli olsa bile tek bir port kameranın ihtiyacını karşılamayabilir. IEEE 802.3af, 802.3at ve 802.3bt sınıflarını cihazla eşleştirin. Pasif PoE bağlantısında otomatik uyumluluk varsaymayın; gerilimi ve pin dizilimini doğrulayın.

Anahtar üzerindeki güç kaynağı etiketi her zaman kullanılabilir PoE bütçesine eşit değildir. Ürünün föyünde belirtilen toplam PoE bütçesini esas alın. 120W bütçeli sekiz portlu modeli ve 300W bütçeli on altı portlu modeli port sayısı, uplink ve güç değerleri açısından karşılaştırın. Genişleme planını bugünkü yükle birlikte değerlendirin.

Kablo ve bağlantı kalitesini hesaba katın

Uygun bakır kablo, sağlam sonlandırma ve doğru güzergah gerilim düşümünü azaltır. Standart Ethernet mesafesini aşan bağlantıların normal çalışma modunda sorunsuz çalışacağını varsaymayın. Uzatma modu bulunan bir üründe mesafe artarken hız düşebilir; ilgili modelin sınırını kontrol edin. Uplink kapasitesini kameraların bit hızına ve kayıt yapısına göre hesaplayın.

Dış mekandaki bağlantılarda su girişini, korozyonu ve elektriksel darbeleri değerlendirin. Koruyucu cihaz kullanılması doğru topraklamanın yerini tutmaz. Güç ve veri kablolarının güzergahını uygulama koşullarına göre yetkin bir kurulum ekibi belirlemelidir.

Kesinti ve yeniden başlama denemesi

UPS veya batarya seçerken yalnızca uç kameraları değil, anahtarın kendi tüketimini ve haberleşme ekipmanını da dahil edin. Akü kapasitesinin Wh değeri ile yükün W değeri çalışma süresini tahmin etmeye yarar; kayıplar ve kullanılabilir kapasite sonucu değiştirir.

Teslim testini bütün kameraların gece aydınlatması açıkken yapın. Port gücünü ve toplam yükü kaydedin, besleme kesintisini ve geri dönüşü deneyin. Watchdog işlevinin kamera sorununu nasıl algıladığını kontrol edin; yanlış ayar sürekli yeniden başlatmaya neden olmamalıdır. Son olarak kamera-port eşlemesini, kablo güzergahını ve yedek güç sınırlarını bakım ekibine teslim edin.

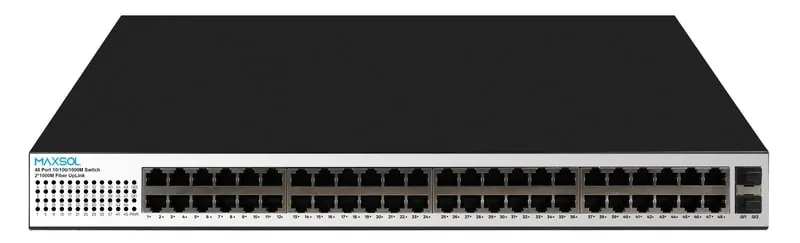

Daha büyük ağlar için 48 portlu modeli de aynı ölçütlerle inceleyin.
