Teknik Föy
Akıllı Ethernet Kutusu

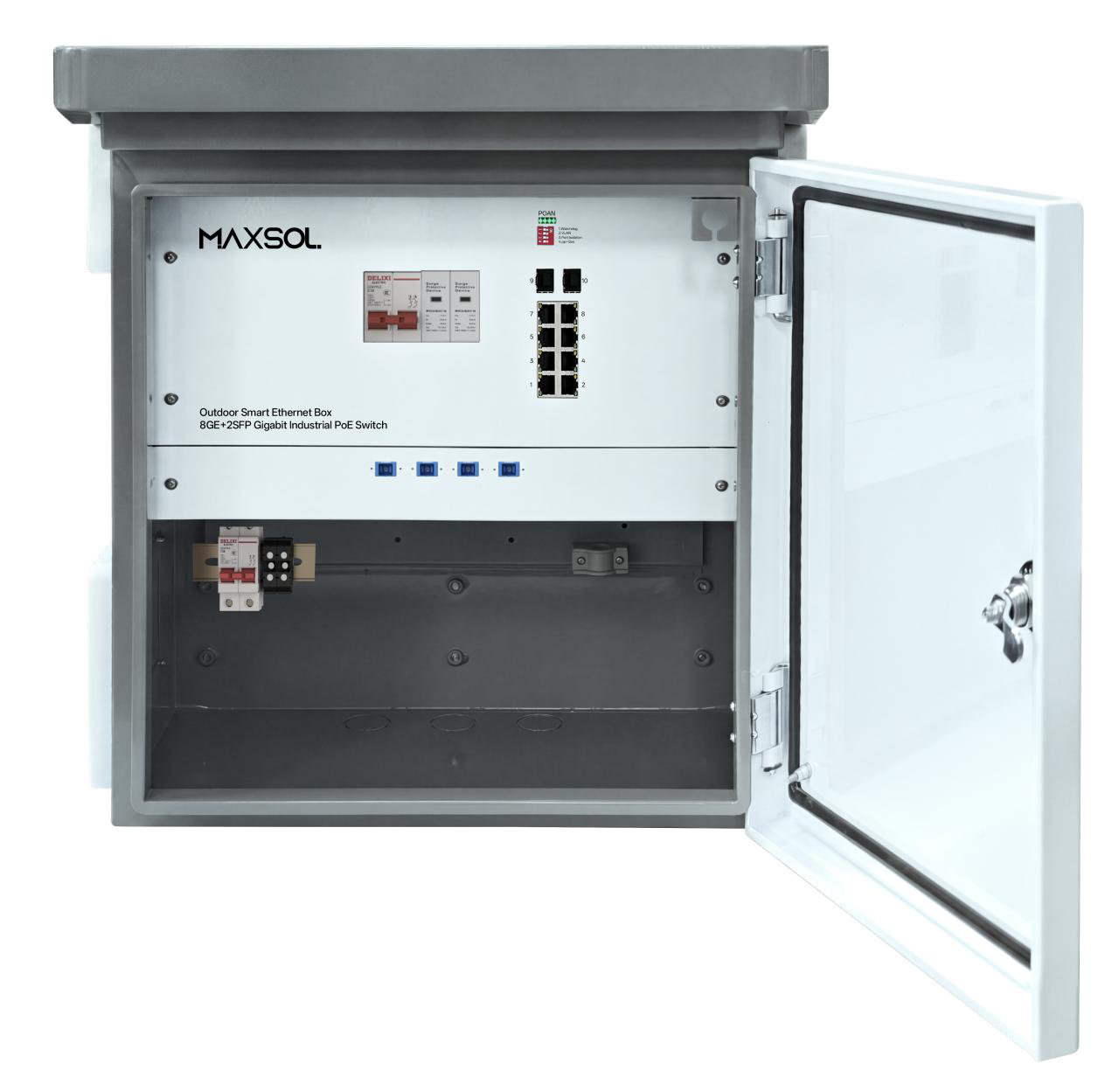

Dış Mekan Akıllı Ethernet Kutusu
ModelSBOX1802SFG-I
Genel Bakış
SBOX1802SFG-I, 8 × Gigabit PoE portu ve 2 × Gigabit SFP yuvası sunan bir dış ortam endüstriyel PoE anahtar kutusudur. -40°C ile +75°C çalışma sıcaklığı aralığıyla zorlu ortamlar için tasarlanmıştır. Endüstriyel düzeyde aşırı gerilim koruması sayesinde dış ortam gözetimi, akıllı ulaşım, raylı sistemler ve akıllı şehir uygulamaları için idealdir. Maxsol Akıllı DIP Anahtarı ile Watchdog, VLAN izolasyonu, port izolasyonu ve port önceliğini (QoS) destekleyerek kararlı, güvenilir ve verimli ağ performansı sağlar.
Özellikler
- 8 × 10/100/1000M PoE portlu ve 2 × 100/1000M SFP portlu endüstriyel PoE anahtarı; 1–8. portlar IEEE 802.3af/at destekler
- PoE port1~port8, AF/AT akıllı algılama özelliğini destekler. Standart güç 15.4W/port, maksimum güç 30W/port;
- AI Watchdog, port izolasyonu, VLAN, port önceliği ve QOS destekler
- IEEE 802.3, IEEE 802.3u, IEEE 802.3ab ve IEEE 802.3z standartlarına uygundur
- Pin ataması 1,2,3,6
- Çalışma sıcaklığı: -40~75°C
- Giriş gerilimi: AC100-240V, 50/60Hz
- IP koruma sınıfı: IP65
SBOX1802SFG-I
Teknik Özellikler
Teknik Özellikler
- Model
- SBOX1802SFG-I
Arayüzler
- Arayüz
- 8 × 10/100/1000Base-T PoE portu (veri/güç); 2 × 100/1000Base-X SFP fiber uplink yuvası (veri)
- Ethernet Portu
- 1-8 numaralı portlar 10/100/1000Base-TX, otomatik algılama, tam/yarım çift yönlü iletişim ve MDI/MDI-X otomatik uyarlama destekler
- DIP anahtarı
- AI Watchdog, port izolasyonu, VLAN, port önceliği +QOS
PoE
- PoE standardı
- IEEE802.3af/at
- SFP portu
- Gigabit SFP fiber portu; varsayılan uyumlu optik modüller (isteğe bağlı tek/çok modlu, tek/çift fiberli optik modül; LC)
- Güç adaptörü
- 300 W
Fiziksel özellikler
- LED Göstergeleri
- PWR, OPT, NMC, ALM
- Güç arayüzü
- AC giriş
- Fiber optik kablo
- Çok modlu: 850nm 0 ~ 550M, tek modlu: 1310nm 0 ~ 40KM, 1550nm 0 ~ 120KM.
- Ağ topolojisi
- Yıldız, veri yolu, ağaç ve hibrit topolojileri destekler
- Giriş gerilimi
- AC100-240V, 50/60Hz
- Toplam güç tüketimi (PoE)
- < 246 W
- Gerilim alarmı
- Desteklenir
Fan
- RPM
- 3000 ±10%
- BOYUT
- 92*92*25mm
- Güç Girişi
- 220V
MCB (minyatür devre kesici)
- Anma çalışma gerilimi (Ue)
- 230/400V AC
- Anma akımı
- 6-63 A
- Anma frekansı
- 50Hz
- Çalışma Sıcaklığı
- -35℃+75℃
- Koruma sınıfı
- IP40
Çevre koşulları
- Çalışma sıcaklığı
- Çalışma aralığı -40℃~+75℃; cihaz 85℃ sıcaklıkta 4 saat test edilmiştir
- Depolama sıcaklığı
- -40℃~+85℃
- Bağıl Nem
- %5~%95, yoğuşmasız
- Isı yönetimi yöntemleri
- Otomatik fanlı soğutma
- MTBF
- 100.000 saat
EMC ve dış etkenlere karşı koruma
- IP koruma sınıfı
- IP65
- Güç hattı aşırı gerilim koruması
- IEC 61000-4-5, seviye X (8KV/6KV)
- Ethernet portu aşırı gerilim koruması
- IEC 61000-4-5, seviye X (8KV/6KV)
- RS
- IEC 61000-4-3, seviye 3 (10V/m)
- EFI
- IEC 61000-4-4, seviye 3 (1V/2V)
- CS
- IEC 61000-4-6, seviye 3 (10V/m)
- PFMF
- IEC 61000-4-8, seviye 4 (30A/m)
- DIP
- IEC 61000-4-11, seviye 3 (10V)
- ESD
- IEC 61000-4-2, seviye 4 (8K/15K)
Kabin
- Ürün boyutları
- 450X500X284mm
- Montaj Yöntemi
- Duvara / direğe montaj
SBOX1802SFG-I

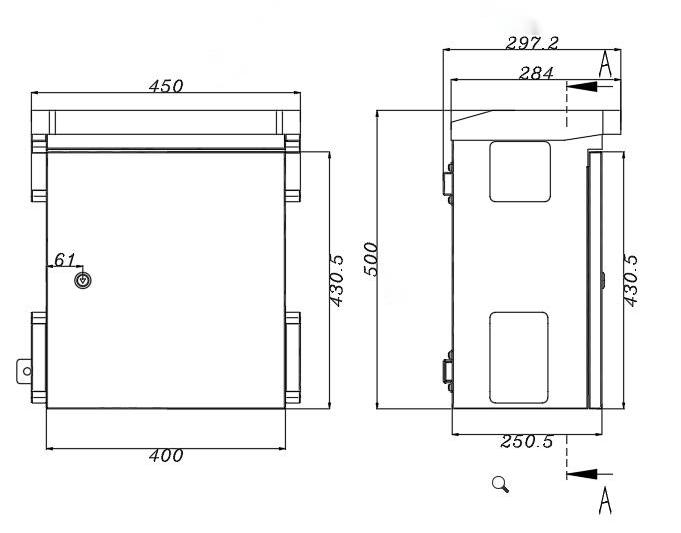

Ürün boyutlarına genel bakış
Ürün boyutları ve montaj referansı
SBOX1802SFG-I

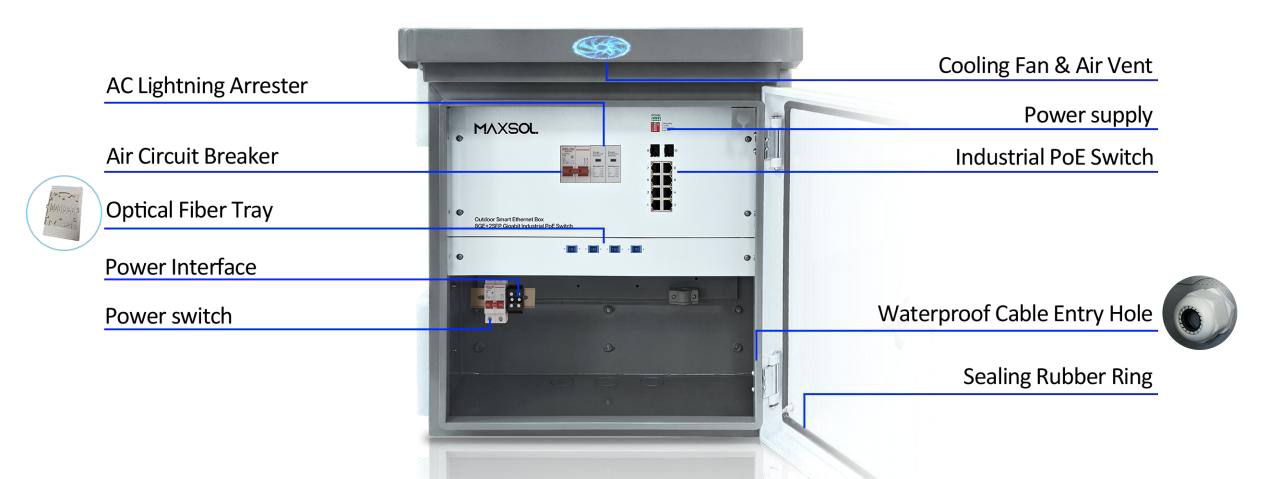

Ürüne Genel Bakış
Ürün boyutları ve montaj referansı
Şekil etiketlerinin çevirileri
Özgün çizim korunmuştur; İngilizce etiketlerinin çevirileri aşağıdaki açıklama bölümünde verilmiştir.
- AC Lightning Arrester
- Şekil etiketi: AC yıldırım koruyucu
- Air Circuit Breaker
- Şekil etiketi: Otomatik sigorta
- Optical Fiber Tray
- Şekil etiketi: Fiber kaseti
- Power Interface
- Şekil etiketi: Güç arayüzü
- Power switch
- Şekil etiketi: Güç anahtarı
- Cooling Fan & Air Vent
- Şekil etiketi: Soğutma fanı ve havalandırma açıklığı
- Power supply
- Şekil etiketi: Güç kaynağı
- Industrial PoE Switch
- Şekil etiketi: Endüstriyel PoE anahtarı
- Waterproof Cable Entry Hole
- Şekil etiketi: Su geçirmez kablo girişi
- Sealing Rubber Ring
- Şekil etiketi: Kauçuk sızdırmazlık contası
SBOX1802SFG-I

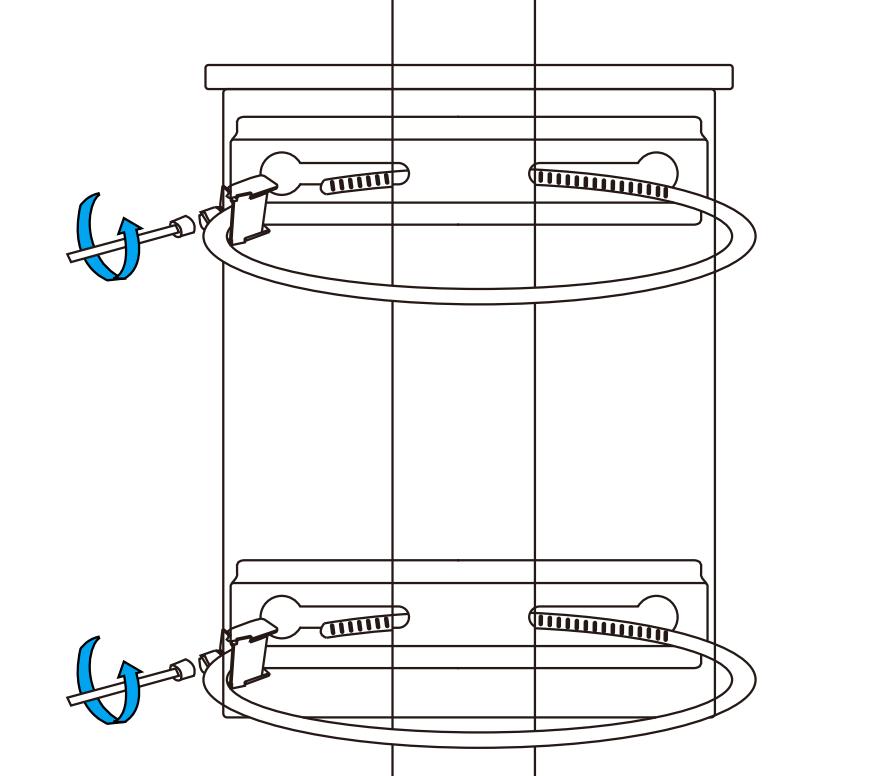

Kurulum
Ürün boyutları ve montaj referansı
