Teknik Föy

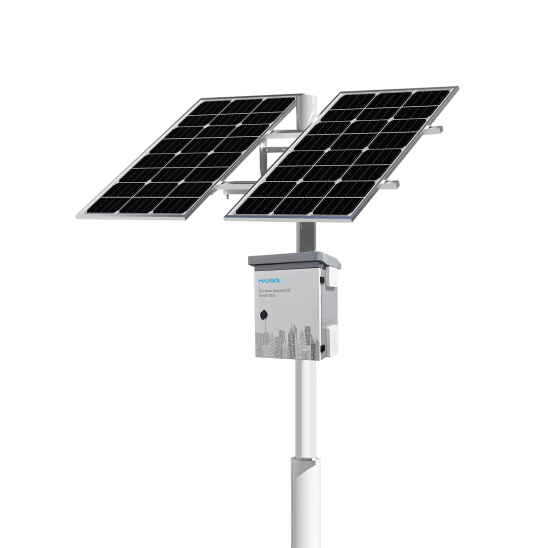

CCTV Güneş Enerjili Güç Sistemi
CCTV Güneş Enerjili Güç Sistemi
ModelCS400150
CS400150 | 400W150Ah 1920Wh güneş enerjisi sistemi
CS400150 400W Güneş Enerjisi Sistemi, 150Ah (1920Wh) LiFePO4 batarya ve entegre IP65 dış ortam muhafazasıyla donatılmıştır. Dış ortam gözetimi ve uzaktan izleme uygulamaları için güvenilir, kararlı ve şebekeden bağımsız enerji sağlar.
Hava koşullarına dayanıklı dağıtım kutusu, MPPT güneş enerjisi şarj kontrol cihazını ve LiFePO4 batarya sistemini barındırarak güvenli çalışma ve verimli güneş enerjisi şarjı sağlar.
Özellikler
- CCTV güneş enerjisi çözümü: 400W/150Ah 1920Wh
- Güneş paneli: 400W monokristal silisyum güneş enerjisi
- Batarya: 150Ah 12.8V LiFePO4, 1920Wh
- 30A MPPT güneş şarj kontrol cihazı
- DC çıkış: 4 × DC11–14V 15A (en fazla); 4 × DC12V 5A (en fazla)
- IP65 dış mekan kabini, 500.0 X 450.0 X 271.0mm
CS400150
Teknik Özellikler
CS400150 (150Ah12.8V 1920Wh)
Model
- Model
- CS400150 (150Ah12.8V 1920Wh)
Güneş Enerjisi Sistemi
- Bataryalar
- A sınıfı LiFePO4 batarya, 150Ah12.8V 1920Wh
- Güneş Şarj Kontrol Cihazı
- 30A MPPT 12V kontrol cihazı
- Güneş Paneli
- 2 × 200W monokristal güneş paneli
- DC Çıkışı
- 4 × DC11~14V 15A (en fazla); 4 × DC12V5A (en fazla)
Güneş Paneli Özellikleri
- STC Tepe Gücü
- 200W *2PCS
- Malzeme
- Yüksek verimli monokristal silisyum hücre, yüksek dayanımlı alüminyum alaşımlı çerçeve
- Panel malzemeleri
- Ekstra berrak temperli cam
- Kullanım ömrü
- 25 yıl
- Maksimum güç (Pm)
- 200W
- Fotoelektrik dönüşüm verimliliği (%)
- ≥20.4%
- Pmax noktasındaki gerilim (Vmp)
- 18V
- Pmax noktasındaki akım (Imp)
- 10.96A
- Güneş panelinin açık devre gerilimi (V)
- 22.0V
- Kısa devre akımı - ISC (A)
- 11.62A
- Modül boyutları (U×G×Y)
- 1480*670*30mm
- Modül ağırlığı (KG)
- 11 Kg*2PCS
- Çerçeve malzemesi ve boyutları (mm)
- 1.2mm eloksallı alüminyum alaşımı
- Modül Katmanları
- Temperli cam/EVA/hücre/EVA arka tabaka
Güneş enerjisi kontrol cihazı özellikleri
- Maksimum şarj akımı
- 30A
- Sistem gerilimi
- 12V/24V otomatik algılama
- Düşük gerilimde yükü ayırma (LVD)
- 10.8~11.8V/21.6~23.6V, SOC1~5 (varsayılan: 11.2/22.4V)
- Gerilim yükseldiğinde yükü yeniden bağlama (LVR)
- 11.4~12.8V/22.8~25.6V (varsayılan: 12.0/24.0V)
- Aşırı şarj koruması
- 15.8/31.3V
- PV terminalinde maksimum gerilim
- 55V@-20℃;50V@25℃
- Maksimum PV giriş gücü
- 390/780W
- Gündüz/gece geçiş eşiği
- 3.0~20.0V (varsayılan: 8.0/16.0V)
- Gündüz/gece geçiş gecikmesi
- 0~30min (varsayılan: 0min)
- MPPT izleme aralığı
- (Batarya gerilimi + 2.0V) ~Voc*0.9 *2
- Çıkış akımı
- 30A
- Maksimum izleme verimliliği
- >99.9%
- Maksimum şarj dönüşüm verimliliği
- 98.0%
- Boyutlar (mm)
- 182*187.5*64
- Ağırlık
- 1.3kg
- Öz tüketim
- ≤8mA(12V)
Batarya Özellikleri
- Batarya Kapasitesi
- 12.8V/150AH (1920WH) LiFePO4 batarya
- Anma kapasitesi
- 150Ah
- Anma gerilimi
- 12.8V
- Maksimum şarj gerilimi
- 14.6 ± 0.2V
- Deşarj kesme gerilimi
- 10 ± 0.2V
- Standart şarj akımı
- 15A
- Standart deşarj akımı
- 15A
- Maksimum sürekli şarj akımı
- 30A
- Maksimum sürekli deşarj akımı
- 30A
- Maksimum tepe deşarj akımı
- 90A
- Çevrim ömrü
- >2000 çevrim
- Ağırlık
- ≤ 12kg
- Çalışma Sıcaklığı
- Şarj: 0℃ ~ 55℃; deşarj: -10℃ ~ 60℃
Batarya koruma kartı
- Çıkış Gerilimi
- 8.4V–14.6V
- Çalışma akımı
- ≤30A
- Çalışma Sıcaklığı
Çalışma aralığı: -20℃–65℃;
Aşırı sıcaklık sonrası yeniden devreye alma sıcaklığı: 48℃
- Çalışırken öz tüketim
- ≤50 µA
- Aşırı şarj koruma gerilimi
- 3.65V±0.05V
- Aşırı şarj sonrası yeniden devreye alma gerilimi
- 3.55V±0.10V
- Aşırı gerilim koruma gecikmesi
- 0.5–1.5s
- Aşırı şarj koruma akımı
- 25–35A
- Aşırı akım koruma gecikmesi
- 0.5–1.5s
- Aşırı deşarj koruma gerilimi
- 2.1V±0.100V
- Aşırı deşarj sonrası yeniden devreye alma gerilimi
- 2.4V±0.100V
- Aşırı deşarj koruma gecikmesi
- 0.5–1.5s
- Aşırı deşarj koruma akımı
- 75–90A
- Kısa devre koruma gecikmesi
- 100~600µs
- Kısa devre akımı
- 300A±50A
- Kısa devre sonrası yeniden devreye alma koşulu
- Yük bağlantısını kesin
Dış ortam kabini özellikleri (IE543)
- Boyutlar (uzunluk × genişlik × yükseklik)
- 500.0 X 450.0 X 271.0mm
- Ağırlık (kg)
- 11.5
- Malzeme
- Sıcak daldırma galvanizli çelik sac
- Kalınlık
- 1.2mm
- IP koruma sınıfı
- IP65
- Renk
- Beyaz+gri
- Yüzey işlemi
- Elektrostatik püskürtme
- Kapı
- 1
- FAN
- (İsteğe bağlı)
- Su geçirmez konnektör
- 4 adet
- IP kamera/AP/CPE montaj plakası
- 4 adet
- Anahtar
- 1 adet
- Topraklama konnektörü
- 1 adet
Entegre Paket
- Boyut ve ağırlık
Batarya kabini ağırlığı (IE543): 29.5KG
200W güneş paneli boyutu: 1520*710*65MM; 11.00KG
Güneş paneli braketi (SPB300): 600*500*300MM; 13.00KG
- Ağırlık (braket ve aksesuarlar dahil)
- 78KG
- İçerik
2 × güneş paneli
1 × DC çıkış konnektörlü kabin (batarya dahil)
2 × güneş paneli braketi
3 × direk montaj kiti
1 × vida paketi
1* QIG
- Sertifika
- CE, MSDS, UN38.3, DGM, deniz taşımacılığı sertifikası
CS400150
Boyut
Şekil etiketlerinin çevirileri
Özgün çizim korunmuştur; İngilizce etiketlerinin çevirileri aşağıdaki açıklama bölümünde verilmiştir.
- 12.8V150Ah LifePO4 Battery
- Şekil etiketi: 12.8V150Ah LifePO4 batarya
- MPPT Charge Controller
- Şekil etiketi: MPPT şarj kontrol cihazı
- Lightning arrester
- Şekil etiketi: Yıldırım koruyucu
- PV Switch
- Şekil etiketi: PV anahtarı
- Batteries Switch
- Şekil etiketi: Batarya anahtarı
- 2 x 200W Solar Panel
- Şekil etiketi: 2 × 200W güneş paneli
- DC12V Output
- Şekil etiketi: DC12V çıkış
- Voltage stabilizing module
- Şekil etiketi: Gerilim düzenleme modülü
CS400150

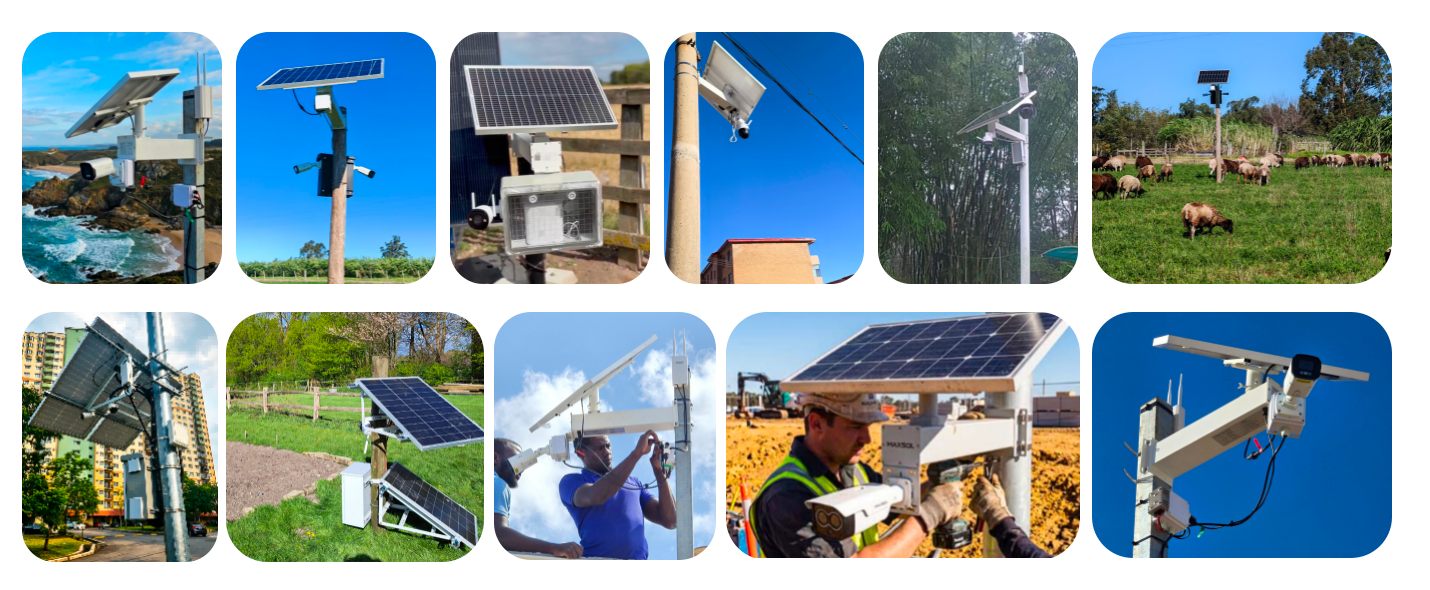

Yaygın Uygulamalar
Güneş enerjisi sistemi çeşitli dış mekan gözetim ve iletişim uygulamalarında kullanılır:
- CCTV gözetim sistemleri
- Güneş enerjili güvenlik ve izleme sistemleri
- 4G/5G kablosuz yönlendiriciler ve iletişim cihazları
- Uzak ve şebekeden bağımsız izleme istasyonları
- Yol ve trafik gözetim projeleri
- Şantiye güvenlik sistemleri
- Çiftlikler, plantasyonlar ve tarımsal izleme
- Endüstriyel Güvenlik ve Çevre Hattı Güvenliği Uygulamaları
- Akıllı şehir ve altyapı projeleri
